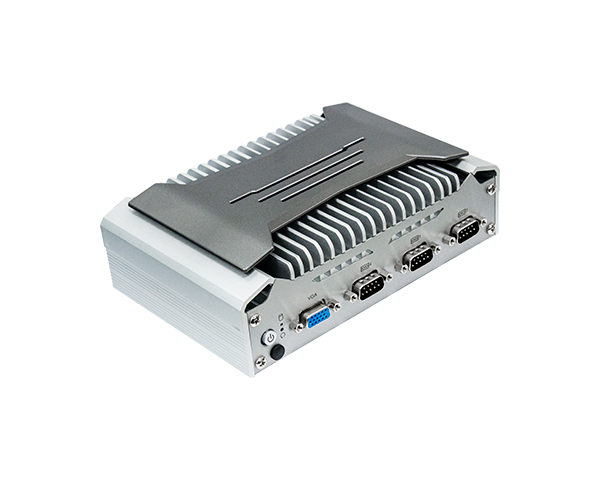

支持11th处理器5G-NR极致轻巧型无风扇计算机EC70A-TGU
系统处理器11th Gen Intel Core™ i7/i5/i3 ProcessorsIntel Embedded SeriesIntel Core™ i7-1185G7E Processor, 4C8T, 12M Cache, 1.8GHz (4.4GHz), 15WIntel Core™ i5-1145G7E Processor, 4C8T, 8M Cache, 1.5GHz (4.1GHz), 15WIntel Core™ i3-1115G4E Processor, 2C4T,
产品详情
系统
处理器
11th Gen Intel® Core™ i7/i5/i3 Processors
Intel Embedded Series
Intel® Core™ i7-1185G7E Processor, 4C8T, 12M Cache, 1.8GHz (4.4GHz), 15W
Intel® Core™ i5-1145G7E Processor, 4C8T, 8M Cache, 1.5GHz (4.1GHz), 15W
Intel® Core™ i3-1115G4E Processor, 2C4T, 6M Cache, 2.2GHz (3.9GHz), 15W
Intel Industrial Series
Intel® Core™ i7-1185GRE Processor, 4C8T, 12M Cache, 1.8GHz (4.4GHz), 15W
Intel® Core™ i5-1145GRE Processor, 4C8T, 8M Cache, 1.5GHz (4.1GHz), 15W
Intel® Core™ i3-1115GRE Processor, 2C4T, 6M Cache, 2.2GHz (3.9GHz), 15W
内存
8GB On-board memory & one SO-DIMM DDR4
BIOS
AMI SPI 256Mbit
显示
控制器
Intel® Iris® Xe Graphics for i7/i5 Processors
Intel® UHD Graphics for i3/Celeron Processors
特性
OpenGL 4.5, DirectX 12, OpenCL 2.1
HW Decode: WMV9, AVC/H264, JPEG/MJPEG, HEVC/H265, VP9, AV1
HW Encode: AVC/H264, JPEG, HEVC/H265, VP9
显示器
2 x HDMI
1 x VGA
HDMI: resolution up to 4096x2160@30Hz
VGA: resolution up to 1920x1200@60Hz
储存
内插
1 x M.2 2280 M key (PCIe x4)
扩充
界面
1 x M.2 2280 M key (PCIe x4)
1 x M.2 3042/3052 B key (USB3.1)
1 x M.2 2230 E Key (PCIe/USB2.0)
以太网路
控制器
(SKU 1)
1 x Intel® I210IT
1 x Intel® I225IT
(SKU 2)
2 x Intel® I210IT
1 x Intel® I225IT
(SKU 3)
2 x Intel® I210IT, 1 x LAN7500i
1 x Intel® I225IT
LED
指示灯
1 x Power LED
1 x HDD LED

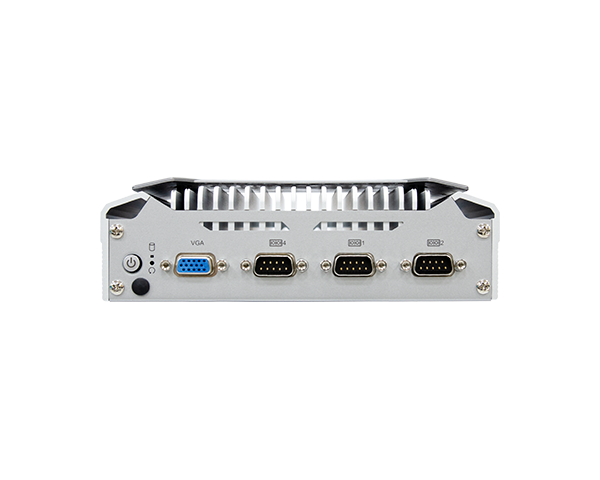

前板输入/输出
串口
2 x RS-232/422/485 (DB-9, COM 1~2)
1 x RS232 (DB9, COM 4)
显示
1 x VGA
按键
1 x Power button
1 x Reset button

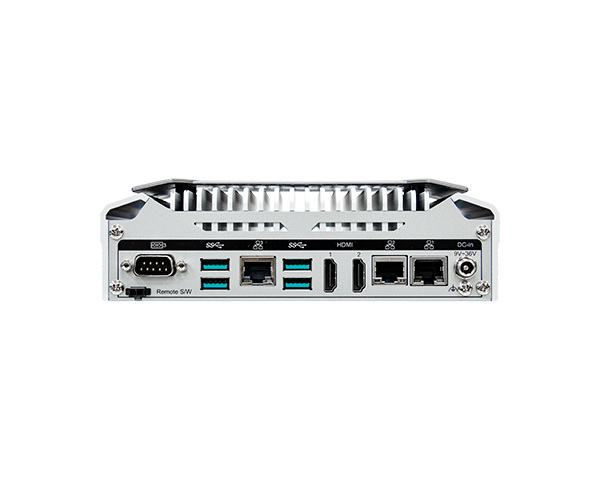

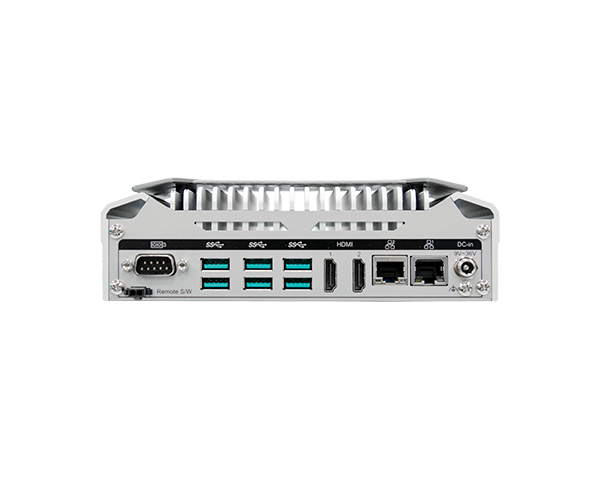

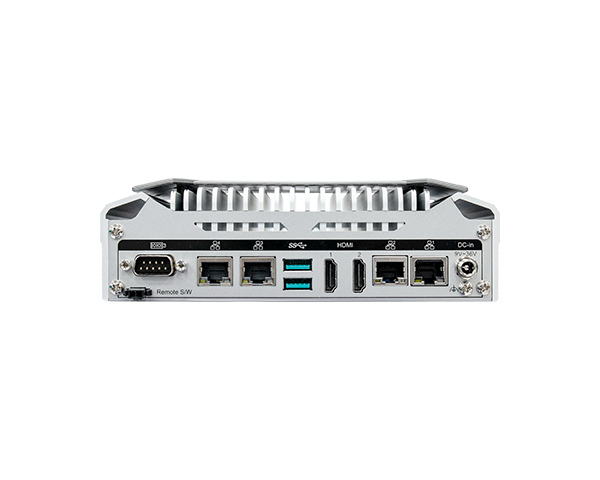

背板输入/输出
以太网络
(SKU1) 2 x GbE (RJ-45)
(SKU2) 3 x GbE (RJ-45)
(SKU3) 4 x GbE (RJ-45)
串口
1 x RS-232 or DIO (DB-9, COM 3)
USB
(SKU 1) 6 x USB 3.1 (type A)
(SKU 2) 4 x USB 3.1 (type A)
(SKU 3) 2 x USB 3.1 (type A)
显示
2 x HDMI
监视定时器
看门狗定时器
System Reset, Programmable via Software from 1 to 255 Seconds
电源
类型
Wide range 9~36V
端口
DC Jack
支持操作系统
支持操作系统
Windows 10 IoT
Linux OS (OpenVINO kit ready)
环境指标
运作温度
-20 to 60°C (wide-temp SSD)
储存温度
-20 to 85°C
相对湿度
5 to 95% RH (non-con５densing)
机械结构
结构
Aluminum + Metal Aluminum
安装方式
Wall/VESA/DIN rail mount
尺寸 (宽 x 高 x 深)
181.6mm x 57mm x 118.4mm
重量
1.1 kg
安规认证
冲击测试
Operating:
IEC 60068-2-27 Test Ea: Shock Test
Half-Sine, 3G @ 11ms, 18 Shock ±X, ±Y, ±Z (each axis 3 times)
抗振动测试
Operating:
IEC 60068-2-64 Test Fh: Vibration Board-Band Random Test
Random, 1Grms @ 5~500 Hz, 30min
Non-Operating:
IEC 60068-2-6 Test Fc: Vibration Sinusoidal Test
Sweep Sine, 3Grms @ 10~500Hz, 30min
认证
CE, FCC Class A, UKCA, UL, CCC, RoHS
装箱单
装箱单
1 EC70A-TGU system unit
3 M.2 slot slot screws
4 Foot screws & Rubber Foot
1 Grounding screw
1 remote switch cable
